編碼器大家對其也是較為熟悉的，alps編碼器特點：體積小、結構緊湊、質量輕等。alps編碼器內部采用ASIC器件，性能方面可靠性高、壽命長等，大家對alps編碼器表面知識只是了解一部分，那么對于一些技術方面的知識點我們大家可能對其就了解的不多，例如alps旋轉編碼器型號如何正確選擇、alps編碼器接線及使用過程注意哪些事項等問題，那今天接下來小編帶大家深入探討alps編碼器接線及操作注意事項有哪些，詳細內容如下。

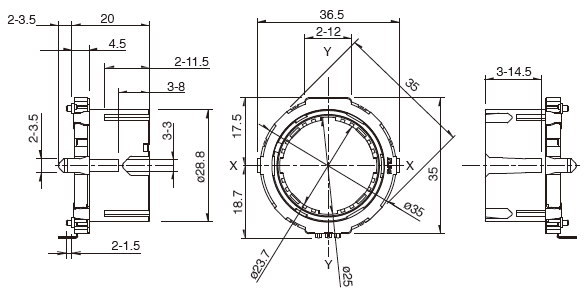

alps編碼器EC35A參考圖紙

alps編碼器安裝及接線方法

第一步驟：首先拆卸掉alps編碼器上蓋周邊的包裝紙，露出空心軸。

第二步驟：接下來將alps編碼器推入曳引機的定位孔中，讓錐軸與錐孔緊密吻合。M5x50的內六角螺釘穿入錐軸的中心孔與曳引機錐孔緊固，緊固力矩要求在5-5.5Nm，確保錐軸與錐孔同心。

第三步驟：然后順時針旋緊脹環緊固螺釘，緊固力矩一般要求最好在0.6-0.8Nm，確保脹環被可靠的固定。

第四步驟：最后蓋上alps編碼器上蓋，然后連上接線即可完成安裝。

alps編碼器注意事項

1.安裝或拆卸alps編碼器時，一定要通過端子對編碼器線進行插、拔等操作，嚴禁直接拽、拉編碼器線，以免alps編碼器的線芯被拉斷。

2.禁止alps編碼器在裝配、使用操作過程中，帶電插、拔編碼器連接線等。

3.禁止在alps編碼器工作把手指接觸編碼器針腳或電路板。

4.非專業操作技術人員，嚴禁拆卸或安裝alps編碼器。

5.應盡量避免alps編碼器連接線之間的反復插拔。

上方小編講的alps編碼器接線及操作注意事項等內容都是比較全面的，大家是否對alps編碼器的知識有更進一步的認識，不管怎說都好，希望都能對一些剛接觸alps編碼器的人員有所幫助。
